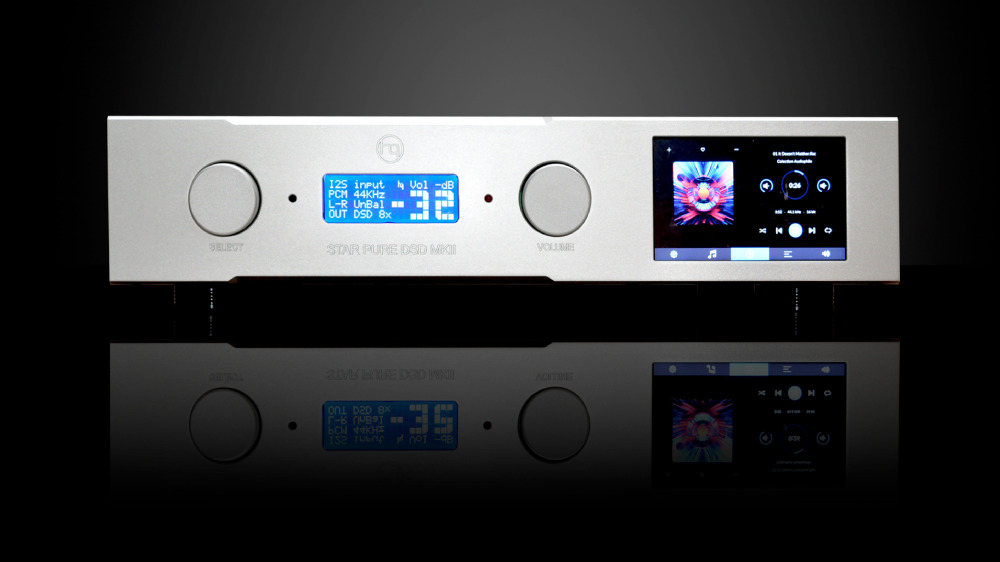

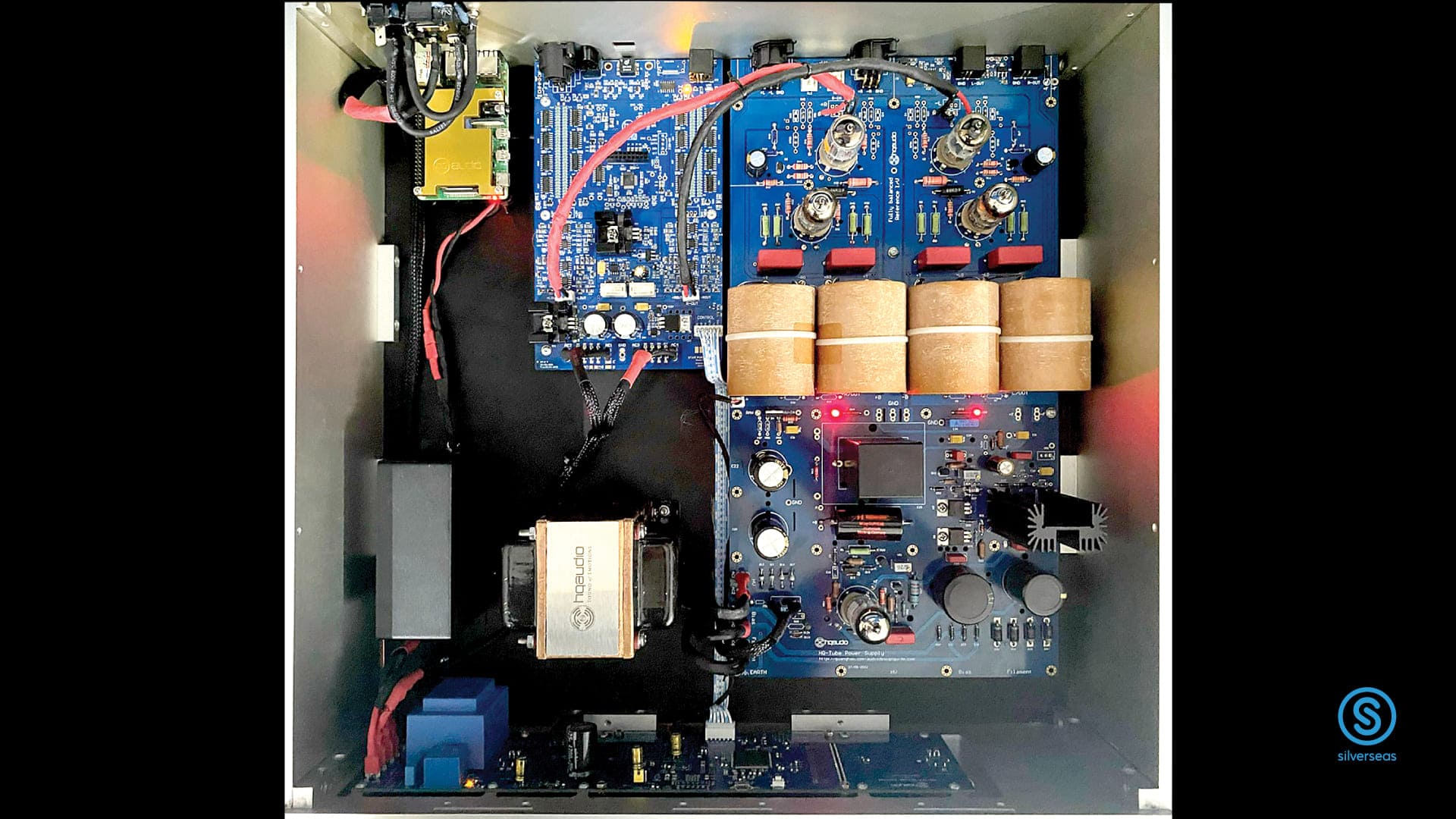

ES9038 Music Server II

DIGITAL INPUTS

  • Dig In 1: S/PDIF coaxial (RCA 75 Ohms)
  • Dig In 2: Toslink Optical
  • Dig In 3: AES/EBU balanced (XLR 110 Ohms)
  • Dig In 4: USB AUDIO -Amanero (DSD 512 over PCM)
  • Any inputs from 1 to 3 can receive stereo audio encoded signal up to 192 kHz/32Bit.

ANALOG OUTPUTS

  • 1 x Analog RCA outputs (LEFT-RIGHT)
  • 1 x XLR balanced analog outputs (LEFT-RIGHT)

D/A CONVERTER CIRCUIT

  • 1 x ES9038PRO + All LT3042 supply
  • Bandwidth: 20Hz-20kHz -0.2dB typical
  • Output voltage: 3Vrms unbalanced, 6Vrms balanced
  • THD < 0,001%

FRONT PANEL CONTROLS

  • 2 x button Input channel selection (In1 - In4)
  • 1 x Mute button
  • 1 x standby button
  • Separate Led standby (red)

MUSIC SERVER-Raspberry Pi 3

  • 1 x Raspberry Pi 3  + Low noise 5A supply

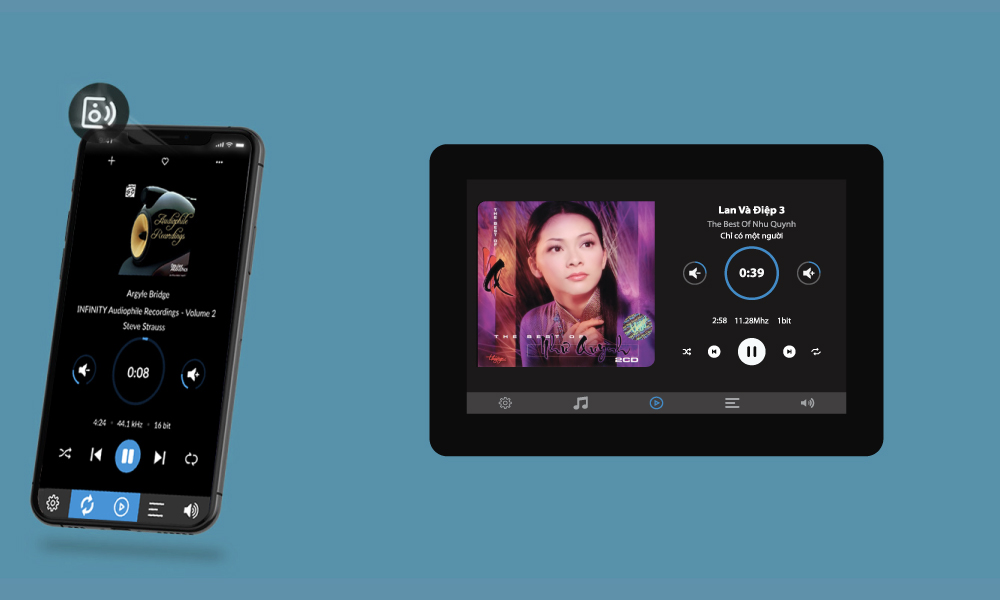

  • Software: Moode Audio, Volumio, RuneAudio, Picoreplayer
  • Connect: network , wifi, computer, Ipad, mobile phone, nad, hard drive,music online

POWER

  • 2 Separate power transformers (50 W in use, 2 W in standby)
  • 1 transformer that is always under voltage
  • 1 transformers that are cut off for energy savings when the unit is on standby mode
  • Nominal AC line voltage : 220 or 230V
  • Input voltage range : +/- 10%
  • Fuse 1.6A

SIZE AND WEIGHT

  • 435 W x 356 D x 100 H (mm). 15 kg

WARRANTY

  • 1 years, parts and labor

Hq Reference Dac Es9018s

HQ Audio HQ reference DAC ES9018S review

DAC HQ reference ES9018S đến từ Việt nam với sự hỗ trợ từ Italy có một ngoại hình rất bắt mắt, DAC này dựa trên chip Sabre ESS9018S, đây là chip rất phổ thông, được nhiều hãng sử dụng, tất nhiên chip DAC chỉ là một phần của những gì tạo ra âm thanh, các mạch  ngoại vi, nguồn cấp điện và các linh kiện khác cũng rất quan trọng. Có một số tranh cãi liên quan đến tầm quan trọng của chip DAC và nhiều người tin rằng còn có nhiều yếu tố khác có ảnh hưởng còn lớn hơn đến chất âm của DAC.

Chip ESS 9018 sabre sử dụng công nghệ 32 bit gọi là cấu trúc siêu phân luồng và công nghệ loại trừ jitter được đăng ký bản quyền của hãng, các tính năng khác bao gồm:

  • Mạch điều khiển PIC chuyển mạch nội bộ bên trong chip, để sử dụng chung kết nối tín hiệu I2S và DSD
  • Tích hợp module Amanero cho phép nhận tín hiệu vào USB
  • Hỗ trợ các bit rate PCM: 44, 88, 96, 192, 352, 384KHZ và tín hiệu DSD, chơi được SACD ISO
  • Cách ly hoàn toàn giữa mát USB và mát của DAC
  • Sử dụng mạch tham chiếu tạo xung 100MHZ của hãng CRYSTEK với jitter cực thấp 0,5 pico giây
  • Bộ đệm có tốc độ cực nhanh cho mạch tạo xung tham chiếu
  • 4 đầu vào tín hiệu số bao gồm: USB, SPDIF, AES/EBU, cổng quang Toslink
  • Mạch xuất âm sử dụng biến áp Lundahl LL1684 và 2 tụ Clarity ESA
  • Nâng cấp firmware dễ dàng
  • Màn hình hiển thị mức volume (theo dB) to, rõ
  • Sử dụng IC tiền ổn áp chất lượng cao LT1963
  • Sử dụng mạch shunt regulator riêng cho từng phần mạch số
  • Sử dụng mạch shunt regulator riêng cho từng phần kênh analog
  • Điều khiển âm lượng từ xa
  • Chức năng tắt tiếng bằng điều khiển từ xa
  • Chức năng chọn ngõ vào từ xa
  • Chức năng chọn loại filter
  • Có tùy chọn lắp I/V thụ động

DAC HQ reference ES9018S được chế tạo rất tốt nhưng có điều lạ lùng là kênh bên phải lại nằm phía bên trái của DAC và ngược lại, tuy nhiên các nhãn đánh dấu vẫn đúng. Nội thất của DAC được bố trí rất gọn gàng với đường đi tín hiệu ngắn và tối ưu. Mặt sau của DAC có các kết nối USB, Coaxial, AES-EBU và cổng quang, các cổng xuất âm bao gồm RCA, XLR. DAC HQ reference ES9018S có vỏ bằng nhôm anode hóa với 2 màu đen hoặc bạc. DAC tôi review có màu bạc. Tôi đặc biệt thích màn hình to, rõ thể hiện được nhiều thông tin như mức âm lượng, cổng tín hiệu vào đang sử dụng, loại filter đang sử dụng…vv

Âm thanh:

Ngay từ khi mới cắm điện, DAC HQ reference ES9018S đã cho một màn trình diễn có độ động rất tốt có phần tốt hơn so với một số DAC khác tôi mới thử gần đây. Tạm thời tôi chỉ dừng ở mức nghe thử và để cho DAC chạy rà trong vài ngày để cho các linh kiện trong DAC có thời gian burn-in, đặc biệt là tụ điện cần thời gian chạy rà tương đối lâu âm thanh mới trở nên mượt mà và rộng rãi. Sau 2 tuần chạy rà, tôi nhận thấy âm thanh đã thay đổi khá nhiều theo chiều hướng tích cực. Trước đây giọng hát và bộ gõ có xu hướng hơi lạnh, sau thời gian chạy rà điều này đã được cải thiện rất nhiều. Tổng thể về độ động, lực đánh và độ sâu của dải bass là đặc biệt ấn tượng đối với một DAC ở tầm giá này. Dải trung trầm rộng và kiểm soát tốt, đồng thời có độ động cao, điều này đối với tôi là là tối quan trọng nếu ta muốn tìm thứ âm thanh sống động giống với âm thanh của nhạc sống nhất, âm hình và độ tách bạch  của nhạc cụ và giọng hát là cực rõ nét nhưng không phải là thứ âm thanh quá chính xác đến mức nhàm chán. Âm thanh rất sống động, gần gũi giống như bạn đang thưởng thức âm nhạc ở hàng ghế đầu trong nhà hát nhưng bạn không hề bị căng thẳng, chiều sâu lớp lang là rất tốt so với bất kỳ tiêu chuẩn nào, thể hiện sân khấu với chiều sâu và chiều cao vượt ra ngoài khuôn khổ của loa.



Chất âm, âm sắc của nhạc cụ tốt đến mức tốt nhất có thể và có lẽ hơn một bậc so với tiêu chuẩn thông thường, đây là điều rất đáng được khen ngợi. Toàn bộ dải trung âm rất mượt mà và cho  khả năng đáp ứng với các thay đổi nhỏ về độ động và các chi tiết bên trong bản nhạc một cách tuyệt vời. Các bản giao hưởng không hề bị nén, mất đi độ trong trẻo hoặc mất đi sự tách bạch của các nhạc cụ kể cả ở các đoạn cao trào. Giọng ca của ca sỹ rộng mở và rất sống động là điều được tôi đánh giá cao, nó làm cho sự thưởng thức âm nhạc của tôi thật trọn vẹn. Dải trép cao và thấp đặc biệt mượt mà với độ phân giải và khả năng thể hiện chi tiết rất cao. Tiếng vang của phòng thu âm được thể hiện rất thực.

DAC HQ reference ES9018S thể hiện tốt và đa dạng các thể loại nhạc và nhiều định dạng âm thanh, từ 44.1 tới  HD, DSD, ta dễ dàng quên đi định dạng âm thanh nào đang được chơi để chìm đắm trong giai điệu của bản nhạc.

Tôi đã thử đánh thẳng DAC HQ reference ES9018S vào power amp với kết quả khá tốt, âm thanh không hề mất đi năng lượng và sức mạnh, đây là một điều tốt, nó cho thấy chức năng điều chỉnh âm lượng trong chip ES9018S là rất tốt, tuy nhiên việc sử dụng một preamp chủ động là giải pháp tốt hơn (tôi đang dùng của hãng ‘Thrax Dionysos’) điều này cũng không có gì là đáng ngạc nhiên cả.

Kết luận

Tại thời điểm này DAC HQ reference ES9018S là DAC được yêu thích nhất của tôi. Việc tích hợp tất cả các chức năng vào trong một vỏ chắn chắn, hợp lý, có tính thẩm mỹ cao, chơi được tốt nhiều định dạng, về chất âm DAC này có tất cả các ưu điểm mà các DAC khác phải nỗ lực mới có, trong một số trường hợp thậm chí còn không có được. Để đạt đươc điều này đòi hỏi nhà sản xuất rất nhiều kiến thức, kinh nghiệm, và tư duy hợp lý để thiết kế ra được một chiếc DAC như thế này, do đó kết luận của tôi là:  DAC HQ reference ES9018S – USB PCM/ DSD xứng đáng được công chúng đánh giá và tiếp nhận rộng rãi hơn – kết luận: ĐÁNH GIÁ CAO (highly recommended).

www.audiodesignguide.com

D/A CONVERTER+Music server ES9018S chip. Output : 3Vrms unbalanced, 3Vrms balanced. 1 x Analog RCA outputs (LEFT-RIGHT). 1 x XLR balanced analog outputs (LEFT-RIGH). 4 x digital inputs. Controls remote Music server-Raspberry Pi 3. Size & weifht: 435 W x 356 D x 100 H (mm). 15 kg. One-year warranty.

Kit Es9038pro Dac

  • ES9038 chip Dac
  • Reference for HQq-Audio
  • Best design for chip ES9038pro

The main characteristics of the ES9038 are  the patented 32-bit Hyperstream™ DAC architecture and Time Domain Jitter Eliminator.
This is the first DAC chip that does not use the master clock on I2S bus and it automatically resample the input signal at the highest resolution available 32bit 384KHz.

  • ES9038 chip Dac
  • Reference for Hq-Audio
  • Best design for chip ES9038pro

Control Remote Es9038pro

Controls and features

1. Standby mode.
2. High volume display.
3. 20 x 4 LCD display.
4. Select the 4-way input and display the frequency on the LCD screen
5. Fuse protection – 220 VAC power supply / 5W
6.Turn on, off with remote control or buttons.
7. Simple and appropriate use for DAC chips: ES9038PRO, ES9028PRO.
8. Set up customizable protocols such as: volume, input as you like.
9. Select modes such as filter, frequency, left channel right.
10. Special and unique – Store settings according to your preferences:
A, Keep the big picture to the desired: lowest -100dB, largest 0dB.
B, Select and store left or right channel output – No need to reverse the output.
C, Selectable filter modes: (Pass band): 47kHz, 50kHz, 60kHz, 70kHz.
D, Option: PCM Filter Characteristics
E, Selectable filter modes: (Pass band): 47kHz, 50kHz, 60kHz, 70kHz.
F, Option: PCM Filter Characteristics: Fast, Slow Roll-Off, Apodizing, Hybrid, Brickwall.1. Standby mode.
2. High volume display.
3. 20 x 4 LCD display.
4. Select the 4-way input and display the frequency on the LCD screen
5. Fuse protection – 220 VAC power supply / 5W
6.Turn on, off with remote control or buttons.
7. Simple and appropriate use for DAC chips: ES9038PRO, ES9028PRO.
8. Set up customizable protocols such as: volume, input as you like.
9. Select modes such as filter, frequency, left channel right.
10. Special and unique – Store settings according to your preferences:
A, Keep the big picture to the desired: lowest -100dB, largest 0dB.
B, Select and store left or right channel output – No need to reverse the output.
C, Selectable filter modes: (Pass band): 47kHz, 50kHz, 60kHz, 70kHz.
D, Option: PCM Filter Characteristics
E, Selectable filter modes: (Pass band): 47kHz, 50kHz, 60kHz, 70kHz.
F, Option: PCM Filter Characteristics: Fast, Slow Roll-Off, Apodizing, Hybrid, Brickwall.

SPECIFICATIONS: Controls And Remote For DAC  ES9018S ES9028PRO ES9038PRO

Pure I/v Tube For Es9038pro

♥ Voltage gain: 3Rms (single-ended) and 6V rms (balanced)
♥ Bandwidth: 20-100KHz
♥ Frequency Flatness: 20-20KHz (+/-0.01dB)
♥ THD: 0.018%
♥ Input impedance 100K Ω
♥ Output impedance 100 Ω
♥ Two balanced inputs.
♥ Two single-ended and balanced outputs.
♥ Symmetric layout design and signal paths with minimum parasitic.
♥ Dedicated ground and power rails layout design.
♥ Two large reservoir decoupling capacitors for power rails.

Parts Compliment includes:
all same as image
And vacuum tubes.
♥ Two 12AU7-Mullard
♥ Two 6922 / E88CC-Harmonix
♥ 4 x 1µF / 630V, M-Cap®ZN.

Power requirements:
♥ one 220-260V (40mA) DC
♥ one 100-120V (40mA) DC
♥ one 6,3V (3A) DC

♥ PCB dimension: 19.5 x 19cm
♥ PCB thickness: 1.6mm, double layer, 2oz copper.

Options
1. HQ Power Transformer
2. Hq-HV Regulator Kit.

Use:
♥ ES9038PRO, ES9028PRO, AKM4497
or othe DAC

SPECIFICATIONS: Pure i/V Tube for ES9038 Dac Reference for HQ9038PRO Tube DAC Best design for ES9038pro

The Best Hv Supply Kit

Power supply for Pre, Phono, Loudspeakers .. Audio system is very important, it is the power supply factor and feeds the whole audio system. Not only that, power is also a key factor in determining the output audio quality. Basically, it must be clean enough so that the system does not have a lot of noise.
Hq-Audio has succeeded in using and designing voltage sources for audio systems such as Pre, Phono, DAC, Amplifier ...,The Hq9038-HV regulator is one of the high voltage voltage regulators designed for preamplifiers using the Tube with the following features:



Output:
positive voltage:
♥ 100-270VDC.
negative voltage:
♥ 100-270VDC.
♥ Input: 130 V to 350 VDC.
♥ Input Voltage and Min Output Voltage 35V.
♥ The output voltage is controlled by the Vr1.Vr2 variable.
♥ Noise below 10uV.
♥ Very good PSRR reaches 160dB (60khZ - 100kHz).
♥ Output impedance: 0.03 mOhm.
Low Supply: 6 to 12VDC
♥ Filemant Tube: 6.3VDC
Power requirements:
♥ Hq9038 Transfomer
♥ PCB dimension: 13 x 19cm
♥PCB thickness: 1.6mm, double layer, 2oz copper.

PCB Pure Tube i/V

  • Pure i/V Tube for ES9038 Dac
  • Reference for HQ9038PRO Tube DAC
  • Best design for ES9038pro
  • ♥ Two balanced inputs.
    ♥ Two single-ended and balanced outputs.
    ♥ Symmetric layout design and signal paths with minimum parasitic.
    ♥ Dedicated ground and power rails layout design.
    ♥ Two large reservoir decoupling capacitors for power rails.

    ♥ PCB dimension: 19.5 x 19cm
    ♥ PCB thickness: 1.6mm, double layer, 2oz copper.

    Options
    1. HQ Power Transformer
    2. Hq-HV Regulator Kit.

    Use:
    ♥ ES9038PRO, ES9028PRO, AKM4497
    or othe DAC

PCB Hq Hv Supply

Power supply for Pre, Phono, Loudspeakers .. Audio system is very important, it is the power supply factor and feeds the whole audio system. Not only that, power is also a key factor in determining the output audio quality. Basically, it must be clean enough so that the system does not have a lot of noise. Hq-Audio has succeeded in using and designing voltage sources for audio systems such as Pre, Phono, DAC, Amplifier …,The Hq9038-HV regulator is one of the high voltage voltage regulators designed for preamplifiers using the Tube with the following features:

Power supply for Pre, Phono, Loudspeakers

CHASSIS FOR ES9038 DAC

  • Aluminum knob.
  • Face around, top face: aluminum painted silver.
  • Bottom: 1.5 m thick, powder coated, anti-jamming, full of screws to catch PCB.
  • RSpace catching aspberry Pi 3 inside the chassis.
  • View image: The product chassis is very beautiful!

♥ Front panel dimension:
435(W) x100(H) x 8 mm(Thickness)

♥ Chasiss outer dimension: 435(W)x100(H) x3 50 mm(D)

♥ Chasiss inner dimension:
420 (W)x 95 (H) x 345 mm(D)

Including:

♥ Power socket: 1 pcs
♥ Fuse: 1 pcs
♥ Power button: 1 pcs
♥ Rotary knob: 2 pcs
♥ Chassis feet: 4 pcs
♥ All screws: 3 and 5
♥ The back side of the letter: 1pcs

Weight: 8 Kg

Use:
♥ ES9038PRO, ES9028PRO, ES9018S
Design: Andrea Ciuffoli-Quang Hao-Morten Becker
